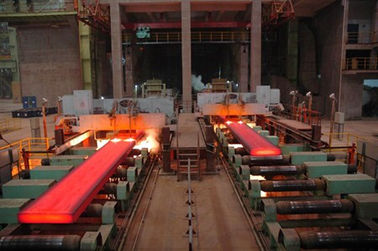

filamentos Semi-porta de la máquina de colada continua de CCM el 1/2

Radio de la máquina de bastidor del billete de acero

los 6m, los 8m, 10m

Cantidad del filamento

1,2 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método de lanzamiento

Boca medidora, bastidor cerrado

Enfriamiento secundario

Aerosol que se refresca, circuito de ajuste 3

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Barra simulada de la cadena flexible

Corte del billete

Cortadora hidráulico o de llama

Aloje la transportación

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento del paso

Capacidad nominal

70T

ciclo del Golpecito-a-golpecito

60min

Cantidad del horno

1set

Días laborables

330 días/año

Número medio de horno diario

24/day

Producción anual:

50,0000 ~ 1,000,000Ton

Grado de acero

Grado de lanzamiento (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmax)

Acero de carbono recto

0.8~1.8

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

0.8~1.65

Refiera por favor a la tabla de cómputo

0.15~0.2

No.

Nombre del equipo

Peso

Tipo

unidad

Cantidad

Ⅰ

Cuerpo del equipo

1


Torrecilla de cucharón

107T

Carga 100T del brazo del firmante, con la cubierta, con el dispositivo de elevación

fije

1

2

Agua de acero que pesa el sistema

fije

2

3

Sistema hydráulico de la elevación rotatoria del brazo

4T


Withpreparation del poder

fije

1

4

Dispositivo del tubo de la protección

1T

fije

1

5

El tanque rotatorio del accidente

2T

fije

1

6

Coche de embudo de fundería

18×2=36T


Con la elevación

fije

2

7

Embudo de fundería

4.5×2=9T

Instituciones con el tapón

PC

2

8

Dispositivo que cuece del embudo de fundería

4.5×2=9T

Tirón hidráulico

fije

2

9

Tubo de la protección

0,35

fije

1

10

Cubierta del embudo de fundería

4.8T

Arrabio a prueba de calor

fije

2

11

Embudo de fundería abierto - molde - en sistema

fije

5

12

Sistema de control del tapón

fije

2

13

El tanque de la escoria del flujo del accidente

1.2T

PC

2

14

Molde

11×3=33T

140×1000
~200×1400
Ajustable

fije

3

15

Dispositivo de la vibración

24×2=48T

Tipo transformista

fije

2

16

Secundario refrescando 0 secciones

12×2=24T

revestimiento en duro Desgaste-resistente

fije

2

17

Sección de enfriamiento secundaria del sector

16×2=32T

revestimiento en duro Desgaste-resistente

fije

2

18

El enderezarse del sector y sección del retiro

23×8=184T

revestimiento en duro Desgaste-resistente

fije

8

19

Base de enfriamiento secundaria del sector

64×2=128T

fije

2

20

Guía rápida

32T

a la izquierda e a la derecha simétrico

fije

1

21

Dispositivo de la impulsión el enderezarse y del retiro

1.8×4=7.2T

fije

4

22

Dispositivo del espray de aerosol

6×2=12T

fije

12

23

Saque el dispositivo de la barra simulada

1×2=2T

fije

1

24

Barra simulada flexible

13T

42Cr
42Cr forjó

fije

1

25

Cortador de la llamaⅠ

13T

fije

1

26

Generador del hidrógeno y del oxígeno

fije

2

27

Rodillo transversal

26T

fije

1

28

Dispositivo de almacenamiento de la barra simulada

30T

fije

1

29

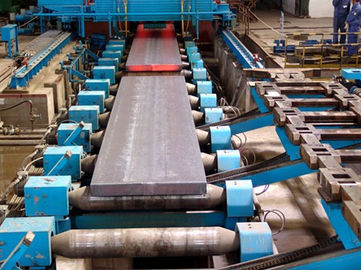

Tabla de rodillo

37×1.5=55T

fije

37

30

Cortador de la llamaⅡ

6T

fije

1

31

Generador del hidrógeno y del oxígeno

fije

1

32

Máquina de entrega de acero

22T

fije

1

33

Estación hidráulica el enderezarse y del retiro

10T

fije

1

34

Cilindro hidráulico el enderezarse y del retiro

fije

10

35

Sistema de distribución del agua del molde

fije

1

36

0 sistemas de distribución del agua de la sección r

fije

1

37

Ⅰsistema de distribución del agua de la sección

fije

1

38

Ⅱsistema de distribución del agua de la sección

fije

1

39

Sistema de distribución del agua de la secciónⅠ el enderezarse y del retiro

fije

1

40

Sistema de distribución del agua de la secciónⅡ el enderezarse y del retiro

fije

1

41

Sistema lubricante de la torrecilla

fije

1

42

Sistema lubricante del embudo de fundería

fije

1

43

Sistema lubricante de la vibración

fije

1

44

0~section de enfriamiento secundarioⅡ
sistema lubricante

fije

3

45

Sistema lubricante el enderezarse y del retiro

fije

4

46

Sistema lubricante del rodillo

fije

4

47

Máquina de entrega de acero

fije

1

48

Fuente del gas y sistema de tratamiento

Ⅱ

Fuente del gas y sistema de tratamiento

1

Compresor de aire para el enfriamiento del aerosol

12×3=36T

60M/min

fije

3

2

Bolso de gas

6×2=12T

fije

2

3

Aire comprimido que instala tubos en taller

9T

fije

4

Compresor de aire del instrumento

2.3×2=4.6T

fije

2

5

Fuente del gas y sistema de tratamiento

8T

fije

1

6

Bolso de gas

1.5T

fije

1

7

Válvula y tubería

fije

Ⅲ

Sistemas de tratamiento de aguas

1

Equipo canadiense de la farmacia

2

Filtro mecánico

3

Primer equipo del tanque de sedimentación

4

Dosificación de la bomba

5

Botiquín con el revolvimiento

6

separador del aceite-agua de 30 t

7

El tanque de sedimentación inclinado de la placa (secundario)

los 7.0×5.0×7.5m

fije

5

8

Instalación de tubos de piezas y de las bombas de agua

9

90°Elbow

PC

114

10

Caso impermeable rígido

PC

34

11

Ciudad de la refrigeración por agua

4

12

Diversos tipos de válvulas

13

Equipo del control del tratamiento de aguas
