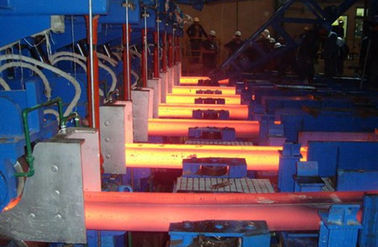

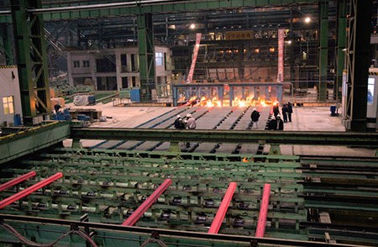

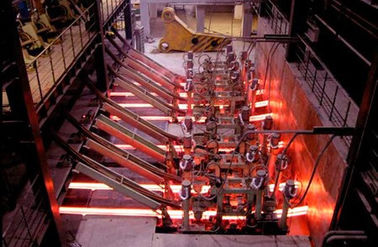

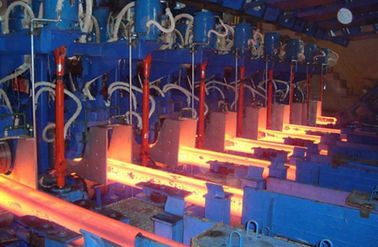

R8M y máquina de colada continua de CCM de 8 filamentos, 60T

R8M y máquina de colada continua de CCM de 8 filamentos, 60T
R8M y máquina de colada continua de CCM de 8 filamentos, 60T R8M y máquina de colada continua de CCM de 8 filamentos, 60T R8M y máquina de colada continua de CCM de 8 filamentos, 60T R8M y máquina de colada continua de CCM de 8 filamentos, 60T R8M y máquina de colada continua de CCM de 8 filamentos, 60T

Ampliación de imagen :  R8M y máquina de colada continua de CCM de 8 filamentos, 60T

Datos del producto:
Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: Filamentos de R8M 8
Pago y Envío Términos:
Cantidad de orden mínima: 8 hilos
Detalles de empaquetado: envase
Tiempo de entrega: 6 meses
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

Máquina de colada continua del billete

,

colada continua horizontal



R8M y máquina de colada continua de CCM de 8 filamentos, 60T



Detalle rápido:

Máquina de colada continua de CCM

radio: los 4-8m

Número del filamento: 1-8 filamentos

con la certificación del ISO



1. Parámetros técnicos espera básicos:

Radio de la máquina de bastidor del billete de acero

los 8m

Cantidad del filamento

8 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón

Torrecilla de cucharón

Tipo recto del brazo

Coche de embudo de fundería

Impulsión alta-baja de la pista, función de desplazamiento cruzada

Método de lanzamiento

Boca medidora, bastidor abierto, polvo de cobertura

Enfriamiento secundario

Refrigeración del gas y por agua, circuito de ajuste 2 por filamento

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora auto de llama

Aloje la transportación

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Deslizar manera, máquina de acero del cambio



Podemos producir los filamentos de alta calidad de las máquinas de colada continua de 1 a 8 con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricar la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.



2. Descripción de proceso y capacidad técnicas del billete de acero CCM

Horno de inducción:

Capacidad nominal

60T

ciclo del Golpecito-a-golpecito



45min

Cantidad del horno



2set



Capacidad de producción



Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

1000,000~1200,000t/year





3. Velocidad, productividad y cantidad de lanzamiento del filamento

La máquina de bastidor del radio de R8m puede echar los grupos de acero de diversas especificaciones, la velocidad de lanzamiento máxima es como sigue:



Área seccional de lanzamiento (milímetros)

180x180

200×200

220×220

Velocidad de lanzamiento (m/min)

1,6

1,8

2,0



NO.

Billete

tamaño

Velocidad de lanzamiento

salida por hora

(toneladas)

Salida diaria

20hour

(toneladas)



Salida anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700





Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.

Grado de acero

Grado de lanzamiento (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmax)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2







4. lista de piezas del equipo de CCM



Nombre del equipo

Peso

Modelo y especificación

Unidad

1

Torrecilla de cucharón
Impulsión hidráulica, carga 120T del brazo de la muestra, con la carga

56T×2=112T

fije

2

2

Arriage del embudo de fundería
Piernas del cielo y tierra

10×2=20T

fije

4

3

Embudo de fundería

6×2=12T

fije

4

4

Pote de la escoria

1.5T

fije

2

5

Colada
voladizo de las cajas
estante

0.2×5=1T

fije

8

6

Molde 150×150
R8, length900

0.57×5=4.56T

fije

8

7

Cubierta del molde

0.1×8=0.8T

fije

8

8

Vibre el dispositivo

3.4×8=27.2T

fije

8

9

Rocíe los colectores

0.4×8=3.2T

fije

8

10

Rodillo de la dirección

0.2×40=8T

fije

40

11

Barra simulada rígida

2.3×8=18.4T

fije

8

12

Dispositivo de almacenamiento de la barra simulada

1.4×8=11.2T

fije

8

13

El enderezarse y
máquina del retiro

6×8=48T

fije

8

14

El enderezarse y
máquina del retiro
base común

4T

fije

1

15


Los esquileos se acercan al rodillo

Control de frecuencia, refrigeración por agua

3.5×8=28T

fije

8

16


Cortadora de llama

3×8=24T

fije

8



Infrarrojo en fase
ajuste de la longitud



fije

1

17

Corte de la colección
dispositivo principal y pote colgante

1T

fije

1

18

Después de cortar el rodillo
Control de frecuencia, refrigeración por agua

3.5×8=28T

fije

8

19

Rodillo del golpe de graciaⅠ
Control de frecuencia, refrigeración por agua

3.5×8=28T

fije

8

20

Rodillo del golpe de graciaⅡ

3.5×8=28T

fije

8

21

Rodillo del lecho de enfriamiento

4×16=64T

fije

16

22

Inclinación de la máquina del engranaje

8T×8=64T

fije

8

23

Máquina de acero de desplazamiento
Para la longitud del 12m

33T

fije

1

24

Máquina de acero de los puntos

35T

fije

1

25

Lecho de enfriamiento del paso

126T

fije

1

26

Lecho de enfriamiento de la colección

30T

fije

1

27

Sistema de enfriamiento del cuerpo del echador

8T

fije

1

28

Cubierta del echador

10T

fije

1

29


Procesador de la fuente del gas
gas del instrumento del trato



fije

1

30

plataforma de acero

200T

fije

1




Extractor del vapor

2T

fije

1




Hydrauli, lubricación, sistema neumático







1

Estación hidráulica del anfitrión

5T

fije

1

2

Estación hidráulica del golpe de gracia
Para inclinar la máquina del engranaje

3.5T

fije

1

3

Puerta posterior de elevación hidráulica

1T

fije

3

4

Estación centralizada de la lubricación de la grasa

Incluya los tubos del distribuidor y de aceite



fije

6

5


Tubería hidráulica

incluya las piezas del tubo



fije

1

6


Tubería de la lubricación



fije

1




CCM 3-Electric







1

Estación de funcionamiento







2

Paquete de programas informáticos







3

PLC



fije

2

5

Inversor
