La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple

La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple
La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple

Ampliación de imagen :  La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple

Datos del producto:
Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: R4M 1strand
Pago y Envío Términos:
Cantidad de orden mínima: 1 filamento
Detalles de empaquetado: envase
Tiempo de entrega: 1 mes
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

a presión el equipo de la fundición

,

Máquina de colada continua del billete



La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple



1, acero del echador continuo
2, clases de radio del arco
 3, clases de tipo del billete
 4, clases de filamento
 5, más opciones



Podemos producir los filamentos de alta calidad de las máquinas de colada continua de 1 a 8 con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricar la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.





1. parámetros técnicos espera básicos:



Radio de la máquina de bastidor del billete de acero

los 4m

Cantidad del filamento

1 filamento

Tipo de la ayuda de la cucharón



Descarga de la cucharón, soportes de la cucharón, coche de la cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método de lanzamiento

Boca medidora, bastidor abierto

Enfriamiento secundario

Refrigeración por agua, 1 circuito de ajuste

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Corte manual

Aloje la transportación

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento simple





2. descripción de proceso y capacidad técnicas del billete de acero CCM



Horno de inducción:



Capacidad nominal

5T

ciclo del Golpecito-a-golpecito



45min

Cantidad del horno



3set





Capacidad de producción





Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

80000t/year





3. velocidad, productividad y cantidad de lanzamiento del filamento



La máquina de bastidor del radio de R4m puede echar los grupos de acero de diversas especificaciones,



la velocidad de lanzamiento máxima es como sigue:



Área seccional de lanzamiento (milímetros)

80×80



100×100



120×120



Velocidad de lanzamiento (m/min)

3,0

2,8

2,6





NO.

Billete

tamaño

Velocidad de lanzamiento

salida por hora

(toneladas)

Salida diaria

24 horas

(toneladas)



Salida anual (330days)



(toneladas)

1

80×80

3.0m/min

7,42

178



58.766

2

100×100

2.8m/min

10,81

259.



85615

3

120×120

2.6m/min

15,69

377

124.266



Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real de



ajuste.



Grado de acero

Grado de lanzamiento (m/min

Tarifa de deformación eficaz (ε)

Deformación permisible



tarifa (εmax)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2





4. lista de piezas del equipo de CCM





No.

Nombre de la máquina

Peso

Unidad

Cantidad

1

Soportes de la cucharón

6T

fije

1

2

Coche de embudo de fundería

2T

fije

1

3

Embudo de fundería

1T

CPE

1

4

Molde 80×80

0.53T

fije

1

5

Cubierta del molde

0.1T

fije

1

6

Dispositivo de la vibración

1.5T

fije

1

7

Tubo secundario del espray de enfriamiento

0.5T

fije

1

8

Rollo de enfriamiento secundario de la pieza de la guía

0.5T

fije

1

9

El enfriamiento secundario al agua cuece el sistema del dren al vapor

1.1T

fije

1

10

Máquina el enderezarse y del retiro

6T

fije

1

11

Barra simulada

0.8T

fije

1

12

Barra simulada que pone el dispositivo

0.8T

fije

1

13

Rodillo antes del corte

2T

fije

1

14

Lecho de enfriamiento simple

1.2T

fije

1

15

Cabeza del billete y sistema cortado de la colección de la escoria

0.5T

fije

1

16

Camino del rollo

2T

fije

1

17

Rodillo saliente del billete

2×2=4T

fije

2

18

Máquina de desplazamiento lateral de acero

0.6T

fije

1

19

Cortadora de llama

0.8T

fije

1

20

Sistema hidráulico de la estación

2T

fije

1

21

Estación de la refrigeración por agua

1T

fije

1

22

Sistema eléctrico tres

0.5T

fije

1

22,1

Sistema de control eléctrico



fije

1

22,2

Metro de la escena



fije

1

22,3

Sistema informático



fije

1

23

Plataforma de acero

36T

fije

1

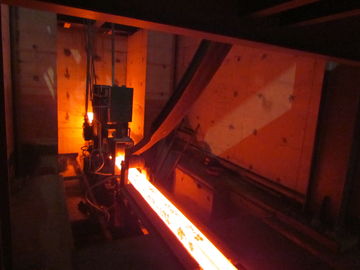

La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple 0

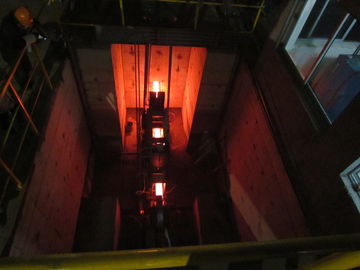

La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple 1

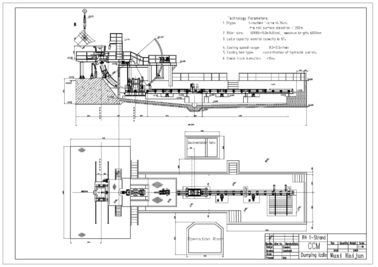

La medición de R4M 1S equipa con inyector la máquina de colada continua con el lecho de enfriamiento simple 2
