La máquina de colada continua de 3 filamentos, boca medidora de 5 rodillos a presión equipo de la fundición

Radio de la máquina de bastidor del billete de acero

los 8m

Cantidad del filamento

3 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón o coche de la cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método de lanzamiento

Boca medidora, bastidor abierto

Enfriamiento secundario

Refrigeración del gas y por agua, circuito de ajuste 2

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora hidráulico o de llama

Aloje la transportación

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento simple

Capacidad nominal

40T

ciclo del Golpecito-a-golpecito

60min

Cantidad del horno

3sets

Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

400,000t/year

Área seccional de lanzamiento (milímetros)

180x180

200×200

220×220

Velocidad de lanzamiento (m/min)

1,6

1,8

2,0

NO.

Billete

tamaño

Velocidad de lanzamiento

salida por hora

(toneladas)

Salida diaria

20hour

(toneladas)

Salida anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700

Grado de acero

Grado de lanzamiento (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmax)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2

№

Nombre del equipo

Peso

Modelo y especificación

Unidad

1

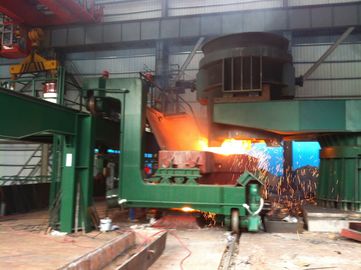

Torrecilla de cucharón
Impulsión hidráulica, con la carga

21T

fije

1

2

Arriage del embudo de fundería
Tipo de la pierna del cielo y tierra

12.5×2=25T

fije

2

3

Embudo de fundería

6×2=12T

fije

2

4

Pote de la escoria

2.5T

fije

1

5

Dispositivo de protección largo de la manga

0.3T

fije

1

5

Hornada del embudo de fundería

5.3×2=10.6T

fije

2

6

Boca de embudo de fundería
hornada

fije

2

7

Colada
voladizo de las cajas
estante

fije

2

8

Molde 200×200

fije

3

9

Cubierta del molde

fije

3

10

Dispositivo del oscilador

fije

3

11

Jefe del espray

fije

3

12

Segmento orientado

fije

3

13

Barra simulada rígida

fije

3

14

Dispositivo de almacenamiento de la barra simulada

fije

3

15

El enderezarse y
máquina del retiro

fije

3

16

El enderezarse y
máquina del retiro
base común

fije

1

17

Los esquileos se acercan al rodillo

fije

3

18

Aloje la fijación con abrazadera
dispositivo

fije

3

19

Oxicortado
máquina

fije

3

20

Corte de la colección
dispositivo principal y
pote colgante

fije

1

21

Después de cortar el rodillo

fije

3

22

Rodillo de transporteⅠ

fije

3

23

Rodillo de transporteⅡ

fije

3

24

Rodillo del golpe de gracia

fije

3

25

Bisel fijo

fije

3

26

Acero de desplazamiento
máquina

longitud de los 6m

fije

3

27

Enfriamiento de la colección
cama

fije

1

28

Enfriamiento del cuerpo del echador
sistema

incluya un filtro de la turbulencia

fije

1

29

Cubierta del echador

fije

1

30

Longitud automática
Sistema

fije

3

31

Procesador de la fuente del gas

gas del instrumento del trato

fije

1

32

Plataforma de acero

1

Hydrauli, lubricación, sistema neumático

1

Estación hidráulica del anfitrión

fije

1

2

La estación hidráulica del billete

fije

1

3

Puerta posterior de la elevación hidráulica

fije

2

4

Estación centralizada de la lubricación de la grasa

fije

6

5

Tubería hidráulica

fije

1

6

Tubería de la lubricación

fije

1

CCM 3-Electric

1

Estación de funcionamiento

2

Paquete de programas informáticos

3

PLC

fije

3

4

PLC ET-200
PLC hidráulico de la estación ET-200 del anfitrión

fije

1

5

Inversor

①

Inversor de la máquina de WS
poder (del tipo pesado): 11 kilovatios

fije

3

②

Los esquileos se acercan a poder del inversor del rodillo: 4KW

fije

3
