Alta luz: | colada continua de acero,máquina de colada continua de acero |
---|

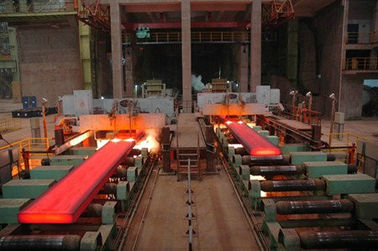

Máquina hidráulica automática de CCM de las losas del bastidor con el banco de enfriamiento
radio: R6M, R8M, R10M
Número del filamento: filamentos del 1/2
Energía baja y eficacia alta
con la certificación del ISO
diseño avanzado
operación segura
Descripción:
1. Parámetros técnicos espera básicos:
Radio de la máquina de bastidor del billete de acero |
los 6m, los 8m, 10m |
Cantidad del filamento |
1,2 filamentos |
Tipo de la ayuda de la cucharón |
Torrecilla de cucharón |
Carro del embudo de fundería |
función de desplazamiento Semi-porta, cruzada |
Método del bastidor |
Boca medidora, bastidor cerrado |
Enfriamiento secundario |
Aerosol que se refresca, circuito de ajuste 3 |
Retiro que endereza la máquina |
Totalmente 5 rodillo, el enderezarse progresivo |
Tabla del rollo |
Impulsión centralizada grupo de cadena |
Barra simulada |
Barra simulada de cadena flexible |
Corte del billete |
Cortadora hidráulico o de llama |
Transportación del billete |
Tabla de rodillo viva centralizada grupo |
Tipo de enfriamiento del banco |
Lecho de enfriamiento del paso |
2. Descripción de proceso y capacidad técnicas del billete de acero CCM
Horno de inducción:
Capacidad nominal |
70T |
ciclo del Golpecito-a-golpecito |
60min |
Cantidad del horno |
1set |
Capacidad de producción
Días laborables |
330 días/año |
Número medio de horno diario |
24/day |
Producción anual: |
50,0000 ~ 1,000,000Ton |
3. Velocidad del bastidor, productividad y cantidad del filamento
Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.
Grado de acero |
Grado del bastidor (m/min) |
Tarifa de deformación eficaz (ε) |
Tarifa de deformación permisible (εmáximo) |
Acero de carbono recto |
0.8~1.8 |
Refiera por favor a la tabla de cómputo |
0,25 |
Acero poco aleado |
0.8~1.65 |
Refiera por favor a la tabla de cómputo |
0.15~0.2 |
4. Lista de piezas del equipo de CCM
Ⅰ: Cuerpo del equipo
No. | Nombre del equipo | Peso | Tipo | unidad | Cantidad |
1 | 107T | Carga 100T del brazo del firmante, con la cubierta, con el dispositivo de elevación | sistema | 1 | |
Torrecilla de cucharón | |||||
2 | Agua de acero que pesa el sistema | sistema | 2 | ||
3 | Sistema hydráulico de la elevación rotatoria del brazo | 4T | sistema | 1 | |
Withpreparation del poder | |||||
4 | Dispositivo del tubo de la protección | 1T | sistema | 1 | |
5 | El tanque rotatorio del accidente | 2T | sistema | 1 | |
6 | 18×2=36T | sistema | 2 | ||
Coche de embudo de fundería | Con la elevación | ||||
7 | 4.5×2=9T | PC | 2 | ||
Embudo de fundería | Instituciones con el tapón | ||||
8 | 4.5×2=9T | sistema | 2 | ||
Dispositivo de la hornada del embudo de fundería | Tirón hidráulico | ||||
9 | Tubo de la protección | 0,35 | sistema | 1 | |
10 | Cubierta del embudo de fundería | 4.8T | sistema | 2 | |
Arrabio a prueba de calor | |||||
11 | Embudo de fundería abierto - molde - en sistema | sistema | 5 | ||
12 | Sistema de control del tapón | sistema | 2 | ||
13 | El tanque de la escoria del flujo del accidente | 1.2T | PC | 2 | |
14 | 11×3=33T | 140×1000 | sistema | 3 | |
Molde | ~200×1400 | ||||
Ajustable | |||||
15 | Dispositivo de la vibración | 24×2=48T | sistema | 2 | |
Tipo transformista | |||||
16 | 12×2=24T | sistema | 2 | ||
Secundario refrescando 0 secciones | revestimiento en duro Desgaste-resistente | ||||
17 | 16×2=32T | sistema | 2 | ||
Sección de enfriamiento secundaria del sector | revestimiento en duro Desgaste-resistente | ||||
18 | El enderezarse del sector y sección del retiro | 23×8=184T | sistema | 8 | |
revestimiento en duro Desgaste-resistente | |||||
19 | Base de enfriamiento secundaria del sector | 64×2=128T | sistema | 2 | |
20 | Guía rápida | 32T | sistema | 1 | |
simétrico izquierdo y derecho | |||||
21 | Dispositivo de la impulsión el enderezarse y del retiro | 1.8×4=7.2T | sistema | 4 | |
22 | Dispositivo del espray de aerosol | 6×2=12T | sistema | 12 | |
23 | Saque el dispositivo de la barra simulada | 1×2=2T | fije | 1 | |
24 | Barra simulada flexible | 13T | 42Cr | sistema | 1 |
42Cr forjado | |||||
25 | Ⅰ del cortador de la llama | 13T | sistema | 1 | |
26 | Generador del hidrógeno y del oxígeno | sistema | 2 | ||
27 | Rodillo transversal | 26T | sistema | 1 | |
28 | Dispositivo de almacenamiento de la barra simulada | 30T | sistema | 1 | |
29 | Tabla de rodillo | 37×1.5=55T | sistema | 37 | |
30 | Ⅱ del cortador de la llama | 6T | sistema | 1 | |
31 | Generador del hidrógeno y del oxígeno | sistema | 1 | ||
32 | Máquina de entrega de acero | 22T | sistema | 1 | |
33 | Estación hidráulica el enderezarse y del retiro | 10T | sistema | 1 | |
34 | Cilindro hidráulico el enderezarse y del retiro | sistema | 10 | ||
35 | Sistema de distribución del agua del molde | sistema | 1 | ||
36 | 0 sistemas de distribución del agua de la sección r | sistema | 1 | ||
37 | sistema de distribución del agua de la sección del Ⅰ | sistema | 1 | ||
38 | sistema de distribución del agua de la sección del Ⅱ | sistema | 1 | ||
39 | Sistema de distribución del agua de la sección del Ⅰ el enderezarse y del retiro | sistema | 1 | ||
40 | Sistema de distribución del agua de la sección del Ⅱ el enderezarse y del retiro | sistema | 1 | ||
41 | Sistema lubricante de la torrecilla | sistema | 1 | ||
42 | Sistema lubricante del embudo de fundería | sistema | 1 | ||
43 | Sistema lubricante de la vibración | sistema | 1 | ||
44 | Sección de enfriamiento secundaria del Ⅱ 0~ | sistema | 3 | ||
sistema lubricante | |||||
45 | Sistema lubricante el enderezarse y del retiro | sistema | 4 | ||
46 | Sistema lubricante del rodillo | sistema | 4 | ||
47 | Máquina de entrega de acero | sistema | 1 | ||
48 | Fuente del gas y sistema de tratamiento |
Ⅱ: Fuente del gas y sistema de tratamiento
No. | Nombre del equipo | Peso | Tipo | unidad | Cantidad |
1 | Compresor de aire para el enfriamiento del aerosol | 12×3=36T | 60M/min | sistema | 3 |
2 | Bolso de gas | 6×2=12T | sistema | 2 | |
3 | Tubería del aire comprimido en taller | 9T | sistema | ||
4 | Compresor de aire del instrumento | 2.3×2=4.6T | sistema | 2 | |
5 | Fuente del gas y sistema de tratamiento | 8T | sistema | 1 | |
6 | Bolso de gas | 1.5T | sistema | 1 | |
7 | Válvula y tubería | sistema |
Ⅲ: Sistemas de tratamiento de aguas
No. | Nombre del equipo | Peso | Tipo | unidad | Cantidad |
1 | Equipo canadiense de la farmacia | ||||
2 | Filtro mecánico | ||||
3 | Primer equipo del tanque de sedimentación | ||||
4 | Dosificación de la bomba | ||||
5 | Botiquín con el revolvimiento | ||||
6 | separador del aceite-agua de 30 t | ||||
7 | El tanque de sedimentación inclinado de la placa (secundario) | los 7.0×5.0×7.5m | sistema | 5 | |
8 | Piezas y bombas de agua aflautadas | ||||
9 | 90°Elbow | PC | 114 | ||
10 | Caso impermeable rígido | pedazo | 34 | ||
11 | Ciudad de la refrigeración por agua | 4 | |||
12 | Diversos tipos de válvulas | ||||
13 | Equipo del control del tratamiento de aguas | |
