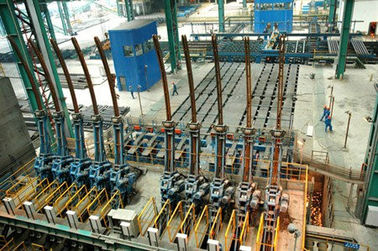

Máquina de colada continua de acero de CCM, máquina de R8M 8S CCM

Steel CCM Continuous Casting Machine , R8M 8S CCM Machine
Steel CCM Continuous Casting Machine , R8M 8S CCM Machine

Ampliación de imagen :  Máquina de colada continua de acero de CCM, máquina de R8M 8S CCM

Datos del producto:

Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: R8M 8strands

Pago y Envío Términos:

Cantidad de orden mínima: 8 filamentos
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: 6 meses
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

steel casting machine

,

horizontal continuous casting



Máquina de colada continua de acero de CCM, máquina de R8M 8S CCM



Detalle rápido:



  1. Energía baja y eficacia alta
  2. radio: R8M
  3. Número del filamento: 8 filamentos
  4. con la certificación del ISO
  5. diseño avanzado
  6. operación segura



Podemos producir las máquinas de colada continua de alta calidad a partir de la 1 a 8 filamentos con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricamos la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.





Descripción:



1. Parámetros técnicos espera básicos:

Radio de la máquina de bastidor del billete de acero

los 8m

Cantidad del filamento

8 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón

Torrecilla de cucharón

Tipo recto del brazo

Coche de embudo de fundería

Impulsión alta-baja de la pista, función de desplazamiento cruzada

Método del bastidor

Midiendo la boca, abra el bastidor, polvo de cobertura

Enfriamiento secundario

Refrigeración del gas y por agua, circuito de ajuste 2 por filamento

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora auto de llama

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Deslizando manera, desplace la máquina de acero



2. Descripción de proceso y capacidad técnicas del billete de acero CCM

Horno de inducción:

Capacidad nominal

60T

ciclo del Golpecito-a-golpecito

45min

Cantidad del horno

2set



Capacidad de producción

Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

1000,000~1200,000t/year



3.  Velocidad del bastidor, productividad y cantidad del filamento

    La máquina de bastidor del radio de R8m puede los grupos del acero de molde de diversas especificaciones, la velocidad máxima del bastidor es como sigue:

Área seccional de lanzamiento (milímetro)

 180x180

200×200

220×220

Velocidad del bastidor (m/min)

1,6

1,8

2,0



NO.

Billete

tamaño

Velocidad del bastidor

salida por hora

(toneladas)

Salida diaria

20hour

(toneladas)

Salida anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700



    Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.

Grado de acero

Grado del bastidor (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmáximo)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2



    4. Lista de piezas del equipo de CCM

Nombre del equipo

Peso

Modelo y especificación

Unidad

1

Torrecilla de cucharón
Impulsión hidráulica, carga 120T del brazo de la muestra, con la carga

56T×2=112T

sistema

2

2

Arriage del embudo de fundería
Piernas del cielo y tierra

10×2=20T

sistema

4

3

Embudo de fundería

6×2=12T

sistema

4

4

Pote de la escoria

1.5T

sistema

2

5

Colada
encajona el voladizo
estante

0.2×5=1T

sistema

8

6

Molde 150×150
R8, length900

0.57×5=4.56T

sistema

8

7

Cubierta del molde

0.1×8=0.8T

sistema

8

8

Vibre el dispositivo

3.4×8=27.2T

fije

8

9

Rocíe los colectores

0.4×8=3.2T

fije

8

10

Rodillo de la dirección

0.2×40=8T

sistema

40

11

Barra simulada rígida

2.3×8=18.4T

sistema

8

12

Dispositivo de almacenamiento de la barra simulada

1.4×8=11.2T

sistema

8

13

El enderezarse y
máquina del retiro

6×8=48T

sistema

8

14

El enderezarse y
máquina del retiro
base común

4T

sistema

1

15


Rodillo del acercamiento de los esquileos

Control de frecuencia, refrigeración por agua

3.5×8=28T

sistema

8

16


Cortadora de llama

3×8=24T

sistema

8



Infrarrojo en fase
ajuste de la longitud



sistema

1

17

Corte de la colección
pote principal del dispositivo y de la ejecución

1T

sistema

1

18

Después de cortar el rodillo
Control de frecuencia, refrigeración por agua

3.5×8=28T

sistema

8

19

Ⅰ Knockout del rodillo
Control de frecuencia, refrigeración por agua

3.5×8=28T

sistema

8

20

Ⅱ Knockout del rodillo

3.5×8=28T

sistema

8

21

Rodillo del lecho de enfriamiento

4×16=64T

sistema

16

22

Máquina inclinable del engranaje

8T×8=64T

sistema

8

23

Máquina de acero de desplazamiento
Para la longitud del 12m

33T

sistema

1

24

Señala la máquina de acero

35T

sistema

1

25

Lecho de enfriamiento del paso

126T

sistema

1

26

Lecho de enfriamiento de la colección

30T

sistema

1

27

Sistema de enfriamiento del cuerpo del echador

8T

sistema

1

28

Cubierta del echador

10T

sistema

1

29


Procesador de la fuente del gas
gas del instrumento del trato



sistema

1

30

plataforma de acero

200T

sistema

1




Extractor del vapor

2T

sistema

1


Hydrauli, lubricación, sistema neumático







1

Estación hidráulica del anfitrión

5T

sistema

1

2

Estación hidráulica Knockout
Para la máquina inclinable del engranaje

3.5T

sistema

1

3

Puerta posterior de elevación hidráulica

1T

sistema

3

4

Estación centralizada de la lubricación de la grasa

Incluya los tubos del distribuidor y de aceite



fije

6

5


Tubería hidráulica

incluya las piezas del tubo



fije

1

6


Tubería de la lubricación



sistema

1


CCM 3-Electric







1

Estación de funcionamiento







2

Paquete de programas informáticos







3

PLC



sistema

2

5

Inversor
