Máquina de colada continua horizontal de la refrigeración por agua, R6M/3 filamentos

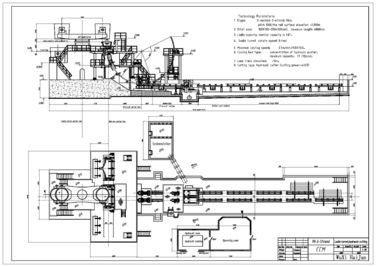

Ampliación de imagen : Máquina de colada continua horizontal de la refrigeración por agua, R6M/3 filamentos

Datos del producto:

Lugar de origen:	Wuxi, China (continente)
Nombre de la marca:	HAIJUN
Número de modelo:	Filamentos de R6M 3

Pago y Envío Términos:

Cantidad de orden mínima:	filamento 3
Detalles de empaquetado:	CONTENEDOR
Tiempo de entrega:	2 MESES
Condiciones de pago:	T / T, L / C
Capacidad de la fuente:	30 filamentos CCM por año

Contacto

Descripción detallada del producto

Alta luz:

Mueren equipo de fundición

máquina de colada continua del billete

Máquina de colada continua horizontal de la refrigeración por agua, R6M/3 filamentos

Detalle rápido:

Cortadora hidráulica

Lecho de enfriamiento simple

radio: R6M

Número del filamento: 3 filamentos

con la certificación del ISO

Podemos producir las máquinas de colada continua de alta calidad a partir de la 1 a 8 filamentos con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricamos la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.

1. Parámetros técnicos espera básicos:

Radio de la máquina de bastidor del billete de acero	los 6m
Cantidad del filamento	3 filamentos
Tipo de la ayuda de la cucharón	Torrecilla de cucharón, coche de la cucharón
Carro del embudo de fundería	función de desplazamiento Semi-porta, cruzada
Método del bastidor	Midiendo la boca, abra el bastidor
Enfriamiento secundario	Refrigeración por agua, 1 circuito de ajuste
Retiro que endereza la máquina	Totalmente 5 rodillo, el enderezarse progresivo
Tabla del rollo	Impulsión centralizada grupo de cadena
Barra simulada	Rígido, con la cabeza autoadaptable de la barra simulada
Corte del billete	Cortadora hidráulica
Transportación del billete	Tabla de rodillo viva centralizada grupo
Tipo de enfriamiento del banco	Lecho de enfriamiento simple

2. Descripción de proceso y capacidad técnicas del billete de acero CCM

Horno de inducción:

Capacidad nominal	30T
ciclo del Golpecito-a-golpecito	60min
Cantidad del horno	2set

Capacidad de producción

Días laborables	330 días/año
Número medio de horno diario	24/day
Capacidad de producción	300,000t/year

3. Velocidad del bastidor, productividad y cantidad del filamento

La máquina de bastidor del radio de R6m puede los grupos del acero de molde de diversas especificaciones, la velocidad máxima del bastidor es como sigue:

Área seccional de lanzamiento (milímetro)	100×100	125×125	150×150
Velocidad del bastidor (m/min)	3,0	2,7	2,5

Para la lista de la producción de 1strand CCM:

NO.	Billete tamaño	Velocidad del bastidor	salida por hora (toneladas)	Salida diaria 24hour (toneladas)	Salida anual (330days) (toneladas)
1	100×100	3.0m/min	12,01	288.	95123
2	125×125	2.7m/min	16,89	405	133.767
3	150×150	2.5m/min	21,72	521	172.061

Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.

Grado de acero	Grado del bastidor (m/min)	Tarifa de deformación eficaz (ε)	Tarifa de deformación permisible (εmax)
Acero de carbono recto	1.8~2.5	Refiera por favor a la tabla de cómputo	0,25
Acero poco aleado	1.3~2.0	Refiera por favor a la tabla de cómputo	0.15~0.2

4. Lista de piezas del equipo de CCM

№	Nombre del equipo	Peso	Modelo y especificación	Unidad	Cantidad
№	Nombre del equipo	Peso	Modelo y especificación	Unidad	Cantidad
1	Torrecilla de cucharón	21T		Sistema	1
2	Coche de embudo de fundería	2.5×2=5T		Sistema	2
3	Embudo de fundería	1.4×2=2.8T		pedazo	2
4	Molde	0.5×2=1T	150×150	Sistema	3
5	Rollo del pie del molde	0.01×2=0.02T		Sistema	3
6	Cubierta del molde	0.1×2=0.2T		Sistema	3
7	Dispositivo del oscilador	2×2=4T		Sistema	3
8	Tubo secundario del espray de enfriamiento	0.5×2=1T		Sistema	3
9	Barra rectora de enfriamiento secundaria de la sección	0.7×2=1.4T		Sistema	3
10	Dispositivo de escape de enfriamiento secundario del vapor	1.5T		Sistema	1
11	Retiro y máquina el enderezarse	5×2=10T		Sistema	3
12	Sistema en blanco de lanzamiento de la prevención de la vibración	0.3×2=0.6T		Sistema	3
13	Barra simulada	0.9×2=1.8T	150×150	Sistema	3
14	Dispositivo de almacenamiento de la barra simulada	0.7×2=1.4T		Sistema	3
15	Rodillo del acercamiento de los esquileos	2×2=4T		Sistema	3
16	Cortadora de llama	3T		Sistema	3
17	Dispositivo automático de la corte-a-longitud	0.5T		Sistema	3
18	Rodillo que viaja	2×2=4T		Sistema	3
19	Rodillo Knockout	3.5T		Sistema	6
20	Máquina de entrega transversal de acero	1.5T		Sistema	3
21	Sistema hidráulico de la estación	2T		Sistema	1
22	Triturador secundario del agua de enfriamiento			Sistema	3
23	Planta de enfriamiento de la distribución de agua de la automatización	1T		Sistema	1
24,1	Panel de control			Sistema	1
24,2	Instrumento del campo			Sistema	1
24,3	Sistema informático			Sistema	1
25	Plataforma de acero	68T			1
