Datos del producto:
Pago y Envío Términos:
|
Tamaño del producto: | 140×1000 ~ 200×1400 | Cantidad del filamento: | 2 filamentos |
---|---|---|---|
Alta luz: | pieza de acero fundido continua,máquina de colada continua del billete |

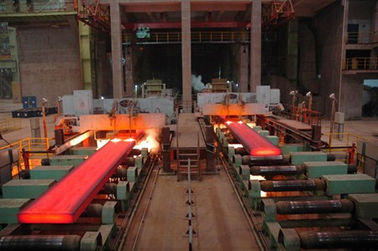

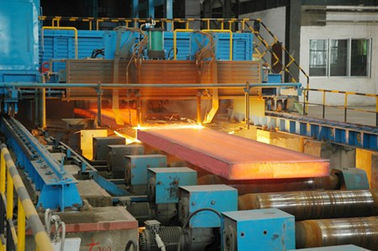

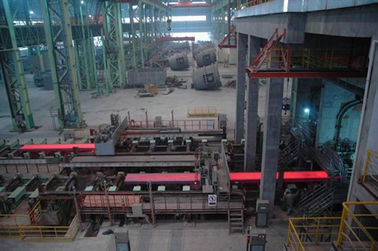

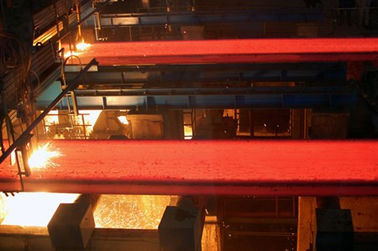

R6M, R8M, R10M Continuous Casting Machine, bastidor de CCM
Detalle rápido:
Máquina de colada continua para el acero
radio: R6M, R8M, R10M
Número del filamento: filamentos del 1/2
Tamaño del producto: 140×1000 ~ 200×1400
con la certificación del ISO
Podemos producir los filamentos de alta calidad de las máquinas de colada continua de 1 a 8 con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricar la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.
1. Parámetros técnicos espera básicos:
Radio de la máquina de bastidor del billete de acero |
los 6m, los 8m, 10m |
Cantidad del filamento |
1,2 filamentos |
Tipo de la ayuda de la cucharón |
Torrecilla de cucharón |
Carro del embudo de fundería |
función de desplazamiento Semi-porta, cruzada |
Método de lanzamiento |
Boca medidora, bastidor cerrado |
Enfriamiento secundario |
Aerosol que se refresca, circuito de ajuste 3 |
Retiro que endereza la máquina |
Totalmente 5 rodillo, el enderezarse progresivo |
Tabla del rollo |
Impulsión centralizada grupo de cadena |
Barra simulada |
Barra simulada de la cadena flexible |
Corte del billete |
Cortadora hidráulico o de llama |
Aloje la transportación |
Tabla de rodillo viva centralizada grupo |
Tipo de enfriamiento del banco |
Lecho de enfriamiento del paso |
2. Descripción de proceso y capacidad técnicas del billete de acero CCM
Horno de inducción:
Capacidad nominal |
70T |
ciclo del Golpecito-a-golpecito |
60min |
Cantidad del horno |
1set |
Capacidad de producción
Días laborables |
330 días/año |
Número medio de horno diario |
24/day |
Producción anual: |
50,0000 ~ 1,000,000Ton |
3. Velocidad, productividad y cantidad de lanzamiento del filamento
Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.
Grado de acero |
Grado de lanzamiento (m/min) |
Tarifa de deformación eficaz (ε) |
Tarifa de deformación permisible (εmax) |
Acero de carbono recto |
0.8~1.8 |
Refiera por favor a la tabla de cómputo |
0,25 |
Acero poco aleado |
0.8~1.65 |
Refiera por favor a la tabla de cómputo |
0.15~0.2 |
4. Lista de piezas del equipo de CCM
No. |
Nombre del equipo |
Peso |
Tipo |
unidad |
Cantidad |
|
Ⅰ |
Cuerpo del equipo |
|
|
|
|
|
1 |
|
107T |
Carga 100T del brazo del firmante, con la cubierta, con el dispositivo de elevación |
fije |
1 |
|
2 |
Agua de acero que pesa el sistema |
|
|
fije |
2 |
|
3 |
Sistema hydráulico de la elevación rotatoria del brazo |
4T |
|
fije |
1 |
|
4 |
Dispositivo del tubo de la protección |
1T |
|
fije |
1 |
|
5 |
El tanque rotatorio del accidente |
2T |
|
fije |
1 |
|
6 |
|
18×2=36T |
|
fije |
2 |
|
7 |
|
4.5×2=9T |
|
PC |
2 |
|
8 |
|
4.5×2=9T |
|
fije |
2 |
|
9 |
Tubo de la protección |
0,35 |
|
fije |
1 |
|
10 |
Cubierta del embudo de fundería |
4.8T |
|
fije |
2 |
|
11 |
Embudo de fundería abierto - molde - en sistema |
|
|
fije |
5 |
|
12 |
Sistema de control del tapón |
|
|
fije |
2 |
|
13 |
El tanque de la escoria del flujo del accidente |
1.2T |
|
PC |
2 |
|
14 |
|
11×3=33T |
140×1000 |
fije |
3 |
|
15 |
Dispositivo de la vibración |
24×2=48T |
|
fije |
2 |
|
16 |
|
12×2=24T |
|
fije |
2 |
|
17 |
|
16×2=32T |
|
fije |
2 |
|
18 |
El enderezarse del sector y sección del retiro |
23×8=184T |
|
fije |
8 |
|
19 |
Base de enfriamiento secundaria del sector |
64×2=128T |
|
fije |
2 |
|
20 |
Guía rápida |
32T |
|
fije |
1 |
|
21 |
Dispositivo de la impulsión el enderezarse y del retiro |
1.8×4=7.2T |
|
fije |
4 |
|
22 |
Dispositivo del espray de aerosol |
6×2=12T |
|
fije |
12 |
|
23 |
Saque el dispositivo de la barra simulada |
1×2=2T |
|
fije |
1 |
|
24 |
Barra simulada flexible |
13T |
42Cr |
fije |
1 |
|
25 |
Cortador de la llamaⅠ |
13T |
|
fije |
1 |
|
26 |
Generador del hidrógeno y del oxígeno |
|
|
fije |
2 |
|
27 |
Rodillo transversal |
26T |
|
fije |
1 |
|
28 |
Dispositivo de almacenamiento de la barra simulada |
30T |
|
fije |
1 |
|
29 |
Tabla de rodillo |
37×1.5=55T |
|
fije |
37 |
|
30 |
Cortador de la llamaⅡ |
6T |
|
fije |
1 |
|
31 |
Generador del hidrógeno y del oxígeno |
|
|
fije |
1 |
|
32 |
Máquina de entrega de acero |
22T |
|
fije |
1 |
|
33 |
Estación hidráulica el enderezarse y del retiro |
10T |
|
fije |
1 |
|
34 |
Cilindro hidráulico el enderezarse y del retiro |
|
|
fije |
10 |
|
35 |
Sistema de distribución del agua del molde |
|
|
fije |
1 |
|
36 |
0 sistemas de distribución del agua de la sección r |
|
|
fije |
1 |
|
37 |
Ⅰsistema de distribución del agua de la sección |
|
|
fije |
1 |
|
38 |
Ⅱsistema de distribución del agua de la sección |
|
|
fije |
1 |
|
39 |
Sistema de distribución del agua de la secciónⅠ el enderezarse y del retiro |
|
|
fije |
1 |
|
40 |
Sistema de distribución del agua de la secciónⅡ el enderezarse y del retiro |
|
|
fije |
1 |
|
41 |
Sistema lubricante de la torrecilla |
|
|
fije |
1 |
|
42 |
Sistema lubricante del embudo de fundería |
|
|
fije |
1 |
|
43 |
Sistema lubricante de la vibración |
|
|
fije |
1 |
|
44 |
0~section de enfriamiento secundarioⅡ |
|
|
fije |
3 |
|
45 |
Sistema lubricante el enderezarse y del retiro |
|
|
fije |
4 |
|
46 |
Sistema lubricante del rodillo |
|
|
fije |
4 |
|
47 |
Máquina de entrega de acero |
|
|
fije |
1 |
|
48 |
Fuente del gas y sistema de tratamiento |
|
|
|
|
|
Ⅱ |
Fuente del gas y sistema de tratamiento |
|
|
|||
1 |
Compresor de aire para el enfriamiento del aerosol |
12×3=36T |
60M/min |
fije |
3 |
|
2 |
Bolso de gas |
6×2=12T |
|
fije |
2 |
|
3 |
Aire comprimido que instala tubos en taller |
9T |
|
fije |
|
|
4 |
Compresor de aire del instrumento |
2.3×2=4.6T |
|
fije |
2 |
|
5 |
Fuente del gas y sistema de tratamiento |
8T |
|
fije |
1 |
|
6 |
Bolso de gas |
1.5T |
|
fije |
1 |
|
7 |
Válvula y tubería |
|
|
fije |
|
|
Ⅲ |
Sistemas de tratamiento de aguas |
|
|
|
||
1 |
Equipo canadiense de la farmacia |
|
|
|
|
|
2 |
Filtro mecánico |
|
|
|
|
|
3 |
Primer equipo del tanque de sedimentación |
|
|
|
|
|
4 |
Dosificación de la bomba |
|
|
|
|
|
5 |
Botiquín con el revolvimiento |
|
|
|
|
|
6 |
separador del aceite-agua de 30 t |
|
|
|
|
|
7 |
El tanque de sedimentación inclinado de la placa (secundario) |
los 7.0×5.0×7.5m |
|
fije |
5 |
|
8 |
Instalación de tubos de piezas y de las bombas de agua |
|
|
|
|
|
9 |
90°Elbow |
|
|
PC |
114 |
|
10 |
Caso impermeable rígido |
|
|
PC |
34 |
|
11 |
Ciudad de la refrigeración por agua |
|
|
|
4 |
|
12 |
Diversos tipos de válvulas |
|
|
|
|
|
13 |
Equipo del control del tratamiento de aguas |
|
|
|
|
