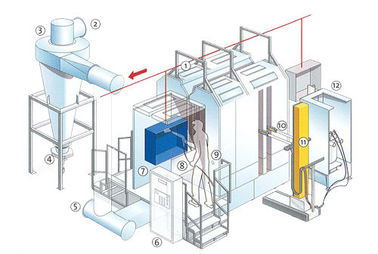

Línea de capa del polvo de la pintura para el OEM de las zapatas de freno del coche con el sistema de control eléctrico

Línea de capa del polvo de la pintura para el OEM de las zapatas de freno del coche con el sistema de control eléctrico

línea de capa electrostática del polvo para el cojín del coche

1. Capa: capa automática del polvo

2. Calefacción del túnel de secado: calefacción eléctrica

3. Distancia de la ejecución: distancia de 600 milímetros uno a la vez

Línea de capa electrostática automática del polvo para el OEM de las zapatas de freno del coche

I. Base del diseño (fuente del usuario)

1. nombre de producto: zapatas de freno
2. material: Hierro-pedazos
3. tamaño máximo del producto: L150×W150×H30 (milímetro)
4. peso máximo del producto: ≤30Kg
5. Solo peso colgante de la cinta transportadora: modelo 0.35Kg: QXG (200)
6. Colgante: un producto de la una pieza de las suspensiones
7. Distancia de la ejecución: distancia de 600 milímetros uno a la vez, caída del sistema real según diverso objeto
8. Línea velocidad del diseño y línea velocidad ajustable: 1.5m/min
9. área de capa: superficie
10. cubriendo: capa automática del polvo
11 Calefacción del túnel de secado: calefacción eléctrica
12. Aire comprimido: los usuarios ellos mismos, liofilizando, contenido <1> de agua 13. Área de la planta: vea la figura
14. Energía: (1) de cinco cables trifásico (380V). Con un aire comprimido del cable de toma de tierra (2)

II, proceso de la tubería (V=1.5m/min)
Tratamiento previo superficial y puesto la línea en cabina de espray
curando el horno tome hacia fuera (fresco) descargan
Observación: Envíe bueno rociando los objetos en el horno y cierre la transportación
la cadena, entonces cierra la puerta del horno, abre la calefacción del horno, fijó 180 el ℃, tiempo de ocupación para 20
los minutos, mantienen caliente hasta que el horno cortara automáticamente la fuente de alimentación, abren el horno
puerta y cinta transportadora, después del objeto de la pintura a pistola hacia fuera otro producto.

III, descripción y parámetros
Las consideraciones completas de la confiabilidad de diseño, avanzado, razonable y económico, sus características estructurales principales:
Horno -1pcs de (I).Curing (uno termina hacia fuera)
tamaño 1.Inner: L16000×W2000×H2000mm, material de la pared de horno: t0.6mm
placas de acero galvanizadas, materiales de la pared de horno: placa de acero del color de t0.6mm, aislamiento
grueso de la capa: termal extendida especial del eje del rockwool del aislamiento térmico de 100m m
unidades de ciclo del poder 3KW-1 de la fan
Temperatura: room-temperature~200℃.
Sistema de calefacción:
Cámara de calefacción del aislamiento: 100000kcal/h, cantidad: 1set
Chasis: tubo 10#square
sistema de aire 2.Return
1) la alimentación inferior, usando una manera cíclica en la parte inferior, equilibrio del aire caliente.
2) guía del viento de la desviación del viento, en el piso que perfora para asegurar temperatura uniforme.
3) poder de la fan de la circulación: sistema 3KW 1
poder de la calefacción del sistema 3.Heating: 21KW
Sistema de calefacción con los tubos eléctricos dispersados de la calefacción de la aleta, fan de circulación, automática
punta de prueba del control de la temperatura. El calor del tubo de calor eléctricamente calentado activado en
la cámara de calefacción es enviada directamente por la fan de circulación al interior de la sequedad
haga un túnel y complete un ciclo constantemente, la temperatura interna de la subida del horno a un sistema
la temperatura y distribuye el uniforme.
Control automático de la temperatura y del indicador digital para ajustar la temperatura del
túnel de secado. Gas de escape excluido a través del tubo de escape.
Los grupos del aislamiento apagan automáticamente cuando la temperatura alcanza la parte superior
límite. Límite de la temperatura automáticamente abierto. El aislamiento de circulación de las calidades de las fans,
más el de eje largo, la protección eficaz del motor.

(II).Spray booth-1pcs
tamaño de la cabina 1.outer: ㎜ L6000×W1200×H2000 (placa de acero inoxidable del spg del ㎜ t1.2)
1pcs, pintura líquida superficial. Ángulo sólido del déficit del tejado con el arco circular.
Chasis: el tanque 5#steel
El tocador con una estructura soldada con autógena del montaje de placa, la parte inferior es estructura plana,
conveniente el carro del objeto en la operación de la polvoreda, aspecto estético.
Estructura plana dentro del tocador, trabajo de la limpieza del tocador más
conveniente, rápido, y canal de oído abierto dos, usado para el objeto a través.
2. Electrónico el sistema de la recuperación del pulso --- 1set
El sistema electrónico de la recuperación del polvo de la limpieza del pulso consiste en el siguiente
componentes:
1) filtro Ø325×900 16 (lavables) de la resina de la fibra
2) boca 16 de la inyección de la limpieza del pulso
3) el depósito de gasolina de un acero circular 2
4) reciclaje del modelo de la fan (4-72-4A-5.5KW) 2units
El filtro después de que un período de trabajo, la superficie del polvo fuera filtrada llenó más densamente,
limpieza del pulso del filtro dentro del aparato en este tiempo,
lanzar el aire comprimido a partir del momento exterior del interior, para
el polvo que cae con vibraciones. Control del pulso con el manual.
(III) .1, Reciprocator-2pcs automático colo-2000D
1) el reciprocator Frecuencia-ajustable se diseña especialmente para de alta calidad
pulverice la capa, él puede llevar hasta tres armas de espray.
Frecuencia: Japonés Mitsubishi
2)Información general
Programas disponibles 80 del máximo
Máximo alimente la altura el 1.5m
Velocidad máxima 0.8m/s
Velocidad mínima 0.08m/s
aceleración 0.1m/s2
3)Datos eléctricos
Monofásico nominal del voltaje de entrada 170-264VAC

Tolerancia +10%/-10%
frecuencia 50/60hz
Fusible 10.0AT
Consumo de energía 2.5kw
2, polvo que cubre machine-2pcs colo-800
1)unidad de control inteligente, indicador digital para el voltaje, actual
Italia importada parte, bueno para decubrir, objetos complejos, 100kv ajustado
arma de la capa del polvo con la tolva inoxidable del polvo.
2)incluido:
Unidad de control – 1pcs
Arma -1pcs de la capa del polvo
polvo que ---1pcs (55l)
Trolley-1pcs
Polvo pump-1pcs
Aceite filter-1pcs
Fluiding unit-1pcs
Poder cable-1pcs
Groundly cable-1pcs
Aire tubes-3pcs
3)técnico eléctrico
Voltaje de entrada: AC220V/50Hz +/--10%
energía de entrada: ≤50W
Voltaje de funcionamiento: DC24V
Voltaje del arma: 0-100KV (AJUSTE)
El curring máximo: 100UA
3, arma automático system-6sets colo-800D de la capa del polvo
Este modelo es sistema inteligente, operación y bueno fáciles para diferente
clases de formas.

4, máquina-2pcscolo-3000-R del tamiz del polvo
“Pulverice el tamizado de la máquina usada en área de capa del polvo, para ir con el automático
reciprocator. A reciclar el polvo perdió en curso de polvo electrostático
capa en los objetos metálicos
5, control Cabinet-1pc COLO-5000-800D
Pusimos los reguladores en el gabinete. Éste es solamente el gabinete no incluyendo
reguladores.
Sistema de control central para los armas automáticos multi
Ofrecido con ventajas extensibles y económicas
Proporcione la función de control general de la electricidad principal y del aire
Fácil para la operación y el mantenimiento. Este tamaño está para las unidades de control 6pcs.

(IV) Sistema de transportador de la ejecución:
1 - Modelo: el tipo cintas transportadoras, sola rueda de la guía - paseo doble de QXG 200
estructura redonda, incitando la cadena para correr más suavemente.
2 --- sistema de envío que contiene un mecanismo de arrastre, la tensión del martillo
las instituciones, órbita, cadenas, curvaron los carriles, carril telescópico, carril de control, dispositivo de la lubricación,
consola de montaje.
3 --- el espray entero alinea la línea con una tensión linear de la unidad y del martillo de impulsión, la impulsión
tiene un mecánico, protección de la seguridad.
4 --- telecontrol de la salida del túnel de secado lejos de la zona da alta temperatura con
dispositivo del reaprovisionamiento, para asegurar a las cintas transportadoras el pozo a largo plazo del trabajo
estado lubricado.
5 - la gama completa de los montantes de cadena φ110mm del carril que la columna “C” del tubo formó
acero producido por el carril de Nanjing. En el codo en declive del ° del codo 30, asegurar eso
transportador del objeto liso, seguro.
6 --- Parámetros de la cinta transportadora de la suspensión

(v). Sistema de control eléctrico
El sistema utiliza control relativamente en todos los ámbitos centralizado, eléctrico
arreglado en filas aseadas, la selección de especificaciones convenientes de las sujeciones.
especificaciones ranuradas del puente para cumplir los requisitos, dispuestos en filas aseadas.
1) todo el equipo eléctrico conforme a estándares internacionales.
2) regulador de temperatura con el indicador digital, la temperatura del sistema y el real
la temperatura en el control centralizó el tablero contrario de la exhibición.
3) el diseño del sistema entero, instalado de acuerdo con el international
regulaciones.
artículo
Transportador de la suspensión
mecanografíe la cadena de la ejecución QXG200
Longitud de cadena los 80m
velocidad 1.5m/min (común)
Gama ajustada 1-3m/min
de cadena se dobla el estilo redondo del paseo - sola guía
cadena articulada rueda
Motor del inversor de la unidad de impulsión - control de frecuencia -
Inversor de Taian
Conductor 3HP
número de la unidad de impulsión 1set
Martillo pesado del dispositivo tensor
Número de la tensión 1set
Pista curvada R1000
las instalaciones de aceite señalan el reaprovisionamiento, reaprovisionamiento de combustible del combustible ajustable
descenso de la taza de aceite
50kg monopunto

3.equipment:
Nota: Los detalles específicos del diseño según el comprador diseñado.

VI. Progreso de trabajo:
Este contrato toma efecto, se termine en el plazo de 60 días.
ARTÍCULO
1 horno de curado L16M×W2M×H2M 1SET
Sistema de calefacción 2 21KW 1SET
Fan 3KW 1SET del ciclo termal 3
Cabina de espray automática 4 incluyendo el sistema L6M×W1.2M×H2M 1SET de la recuperación del pulso
Máquina de capa de 5 polvos COLO-800D 2SET
6 reciprocator automático COLO-2000D 2SET
Sistema auto COLO-800D 6SET del arma de la capa del polvo 7
Máquina COLO-3000R (los 60X60CM) 2SET del tamiz de 8 polvos
Gabinete de control 9 COLO-5000-800D 1SET
10 cintas transportadoras colgantes
50KG monopunto L80m 1SET
Unidad de impulsión 11 QXG200type 1SET
Unidad QXG200type 1SET de 12 tensiones
13 curvó la pista, columnas, carril recto QXG200type 1SET
Marca de alta calidad 1SET del control eléctrico 14
15 pintando -- --
