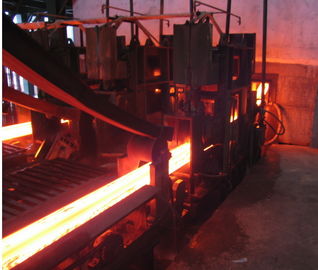

R4M, máquina de la pieza de acero fundido de 2 filamentos/echó los billetes, barra simulada rígida
Especificaciones
Máquina de bastidor de CCMcontinuous
radio: los 4-12m
1-8strand
diseño avanzado
operación segura
Podemos producir las máquinas de colada continua de alta calidad a partir de la 1 a 8 filamentos con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricamos la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.
Descripción:
1. Parámetros técnicos espera básicos:
Radio de la máquina de bastidor del billete de acero |
los 4m |
Cantidad del filamento |
2 filamentos |
Tipo de la ayuda de la cucharón |
Torrecilla de cucharón, coche de la cucharón, soportes de la cucharón |
Carro del embudo de fundería |
función de desplazamiento Semi-porta, cruzada |
Método del bastidor |
Midiendo la boca, abra el bastidor |
Enfriamiento secundario |
Refrigeración por agua, 1 circuito de ajuste |
Retiro que endereza la máquina |
Totalmente 5 rodillo, el enderezarse progresivo |
Tabla del rollo |
Impulsión centralizada grupo de cadena |
Barra simulada |
Rígido, con la cabeza autoadaptable de la barra simulada |
Corte del billete |
Corte manual |
Transportación del billete |
Tabla de rodillo viva centralizada grupo |
Tipo de enfriamiento del banco |
Lecho de enfriamiento simple |
2. Descripción de proceso y capacidad técnicas del billete de acero CCM
Horno de inducción:
Capacidad nominal |
15T |
ciclo del Golpecito-a-golpecito |
60min |
Cantidad del horno |
2set |
Capacidad de producción
Días laborables |
330 días/año |
Número medio de horno diario |
24/day |
Capacidad de producción |
100,000t/year |
3. Velocidad del bastidor, productividad y cantidad del filamento
La máquina de bastidor del radio de R4m puede los grupos del acero de molde de diversas especificaciones, la velocidad máxima del bastidor es como sigue:
Área seccional de lanzamiento (milímetro) |
80×80
|
100×100
|
120×120
|
Velocidad del bastidor (m/min) |
3,0 |
2,8 |
2,6 |
NO. |
Billete tamaño |
Velocidad del bastidor |
salida por hora (toneladas) |
Salida diaria 24hour (toneladas) |
Salida anual (330days) (toneladas) |
1 |
80×80 |
3.0m/min |
7,42 |
178 |
58.766 |
2 |
100×100 |
2.8m/min |
10,81 |
259. |
85615 |
3 |
120×120 |
2.6m/min |
15,69 |
377 |
124.266 |
Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.
Grado de acero |
Grado del bastidor (m/min) |
Tarifa de deformación eficaz (ε) |
Tarifa de deformación permisible (εmáximo) |
Acero de carbono recto |
1.8~2.5 |
Refiera por favor a la tabla de cómputo |
0,25 |
Acero poco aleado |
1.3~2.0 |
Refiera por favor a la tabla de cómputo |
0.15~0.2 |
4. Lista de piezas del equipo de CCM
No. |
Nombre de la máquina |
Peso |
Unidad |
Cantidad |
|
Ⅰ |
Cuerpo del equipo |
|
|
|
|
1 |
coche de la cucharón |
5T×2=10T |
sistema |
2 |
|
2 |
Carro del embudo de fundería |
2T×2=4T |
sistema |
2 |
|
3 |
Embudo de fundería |
1.4T×2=2.8T |
CPE |
2 |
|
4 |
Molde 100×100 |
0.53×2=1.06T |
sistema |
2 |
|
5 |
Rodillo del molde |
0.01×2=0.02T |
sistema |
2 |
|
6 |
Cubierta del molde |
0.1T×2=0.2T |
sistema |
2 |
|
7 |
Oscilador de molde |
1.5T×2=3T |
sistema |
2 |
|
8 |
Tubo secundario del espray de enfriamiento |
0.5T×2=1T |
sistema |
2 |
|
9 |
Rollo de enfriamiento secundario de la pieza de la guía |
0.5T×2=1T |
sistema |
2 |
|
10 |
Secundario refrescando al agua el sistema del dren del vapor |
1.1T |
sistema |
1 |
|
11 |
Retiro y máquina el enderezarse |
6T×2=12T |
sistema |
2 |
|
12 |
Barra simulada |
0.9T×2=1.8T |
sistema |
2 |
|
13 |
Dispositivo de almacenamiento de la barra simulada |
0.7T×2=1.4T |
sistema |
2 |
|
14 |
Tabla del rollo antes de cortar |
1.5T×2=3T |
sistema |
2 |
|
15 |
Lecho de enfriamiento simple |
1.2T |
sistema |
1 |
|
16 |
Cabeza del billete y sistema cortado de la colección de la escoria |
0.5T |
sistema |
1 |
|
17 |
Camino del rollo |
1.5T×2=3T |
sistema |
2 |
|
18 |
Rodillo saliente del billete |
1.5×2=3T |
sistema |
3 |
|
19 |
Máquina de desplazamiento lateral de acero |
3T |
sistema |
1 |
|
20 |
Cortadora de llama |
1T×2=2T |
sistema |
2 |
|
21 |
Sistema hidráulico de la estación |
1.6T |
sistema |
1 |
|
22 |
Estación de la refrigeración por agua |
1.6T |
sistema |
1 |
|
23 |
Plataforma de acero |
45T |
|
1 |
|
Ⅱ |
Sistema eléctrico tres |
|
|
||
1 |
Equipo del control eléctrico |
|
sistema |
1 |
|
2 |
Metro de la escena |
|
sistema |
1 |
|
3 |
Sistema informático |
|
sistema |
1 |
|
Ⅲ |
Material de la instalación |
|
|||
1 |
Material eléctrico del sistema de instrumento |
1T |
Sistema |
1 |
|
2 |
Material hidráulico del sistema aflautado |
1T |
Sistema |
1 |
|
3 |
Material de enfriamiento del circuito de agua |
1T |
Sistema |
1 |
|
Ⅳ |
Equipo fuera de línea |
|
|||
1 |
Molde repairtable |
|
Sistema |
1 |
|
2 |
Soporte de la ayuda del molde |
|
Sistema |
1 |
|
3 |
Plantilla del arco de los pares |
|
Pares |
2 |
