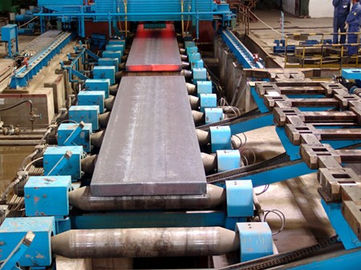

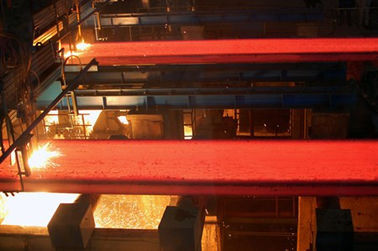

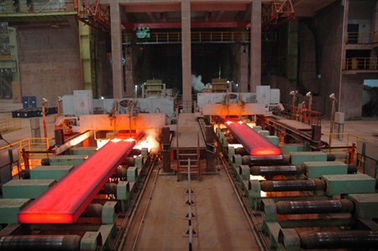

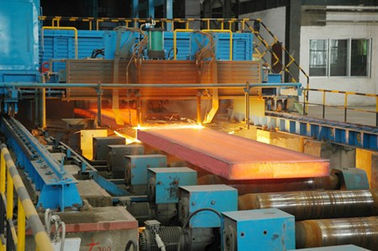

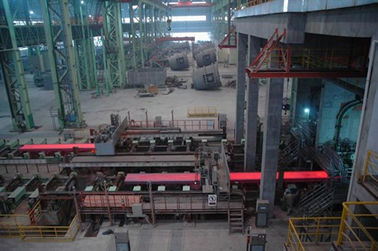

Equipo del echador del metal de la máquina de CCM de la colada continua de R6M con 2 filamentos

Radio de la máquina de bastidor del billete de acero

los 6m, los 8m, 10m

Cantidad del filamento

1,2 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método del bastidor

Boca medidora, bastidor cerrado

Enfriamiento secundario

Aerosol que se refresca, circuito de ajuste 3

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Barra simulada de cadena flexible

Corte del billete

Cortadora hidráulico o de llama

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento del paso

Capacidad nominal

70T

ciclo del Golpecito-a-golpecito

60min

Cantidad del horno

1set

Días laborables

330 días/año

Número medio de horno diario

24/day

Producción anual:

50,0000 ~ 1,000,000Ton

Grado de acero

Grado del bastidor (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmax)

Acero de carbono recto

0.8~1.8

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

0.8~1.65

Refiera por favor a la tabla de cómputo

0.15~0.2

No.

Nombre del equipo

Peso

Tipo

unidad

Cantidad

Ⅰ

Cuerpo del equipo

1

Torrecilla de cucharón

107T

Carga 100T del brazo del firmante, con la cubierta, con el dispositivo de elevación

sistema

1

2

Agua de acero que pesa el sistema

sistema

2

3

Sistema hydráulico de la elevación rotatoria del brazo

4T

Withpreparation del poder

sistema

1

4

Dispositivo del tubo de la protección

1T

sistema

1

5

El tanque rotatorio del accidente

2T

sistema

1

6

Coche de embudo de fundería

18×2=36T

Con la elevación

sistema

2

7

Embudo de fundería

4.5×2=9T

Instituciones con el tapón

PC

2

8

Dispositivo de la hornada del embudo de fundería

4.5×2=9T

Tirón hidráulico

sistema

2

9

Tubo de la protección

0,35

sistema

1

10

Cubierta del embudo de fundería

4.8T

Arrabio a prueba de calor

sistema

2

11

Embudo de fundería abierto - molde - en sistema

sistema

5

12

Sistema de control del tapón

sistema

2

13

El tanque de la escoria del flujo del accidente

1.2T

PC

2

14

Molde

11×3=33T

140×1000
~200×1400
Ajustable

sistema

3

15

Dispositivo de la vibración

24×2=48T

Tipo transformista

sistema

2

16

Secundario refrescando 0 secciones

12×2=24T

revestimiento en duro Desgaste-resistente

sistema

2

17

Sección de enfriamiento secundaria del sector

16×2=32T

revestimiento en duro Desgaste-resistente

sistema

2

18

El enderezarse del sector y sección del retiro

23×8=184T

revestimiento en duro Desgaste-resistente

sistema

8

19

Base de enfriamiento secundaria del sector

64×2=128T

sistema

2

20

Guía rápida

32T

simétrico izquierdo y derecho

sistema

1

21

Dispositivo de la impulsión el enderezarse y del retiro

1.8×4=7.2T

sistema

4

22

Dispositivo del espray de aerosol

6×2=12T

sistema

12

23

Saque el dispositivo de la barra simulada

1×2=2T

fije

1

24

Barra simulada flexible

13T

42Cr
42Cr forjado

sistema

1

25

Ⅰ del cortador de la llama

13T

sistema

1

26

Generador del hidrógeno y del oxígeno

sistema

2

27

Rodillo transversal

26T

sistema

1

28

Dispositivo de almacenamiento de la barra simulada

30T

sistema

1

29

Tabla de rodillo

37×1.5=55T

sistema

37

30

Ⅱ del cortador de la llama

6T

sistema

1

31

Generador del hidrógeno y del oxígeno

sistema

1

32

Máquina de entrega de acero

22T

sistema

1

33

Estación hidráulica el enderezarse y del retiro

10T

sistema

1

34

Cilindro hidráulico el enderezarse y del retiro

sistema

10

35

Sistema de distribución del agua del molde

sistema

1

36

0 sistemas de distribución del agua de la sección r

sistema

1

37

sistema de distribución del agua de la sección del Ⅰ

sistema

1

38

sistema de distribución del agua de la sección del Ⅱ

sistema

1

39

Sistema de distribución del agua de la sección del Ⅰ el enderezarse y del retiro

sistema

1

40

Sistema de distribución del agua de la sección del Ⅱ el enderezarse y del retiro

sistema

1

41

Sistema lubricante de la torrecilla

sistema

1

42

Sistema lubricante del embudo de fundería

sistema

1

43

Sistema lubricante de la vibración

sistema

1

44

Sección de enfriamiento secundaria del Ⅱ 0~
sistema lubricante

sistema

3

45

Sistema lubricante el enderezarse y del retiro

sistema

4

46

Sistema lubricante del rodillo

sistema

4

47

Máquina de entrega de acero

sistema

1

48

Fuente del gas y sistema de tratamiento

Ⅱ

Fuente del gas y sistema de tratamiento

1

Compresor de aire para el enfriamiento del aerosol

12×3=36T

60M/min

sistema

3

2

Bolso de gas

6×2=12T

sistema

2

3

Tubería del aire comprimido en taller

9T

sistema

4

Compresor de aire del instrumento

2.3×2=4.6T

sistema

2

5

Fuente del gas y sistema de tratamiento

8T

sistema

1

6

Bolso de gas

1.5T

sistema

1

7

Válvula y tubería

sistema

Ⅲ

Sistemas de tratamiento de aguas

1

Equipo canadiense de la farmacia

2

Filtro mecánico

3

Primer equipo del tanque de sedimentación

4

Dosificación de la bomba

5

Botiquín con el revolvimiento

6

separador del aceite-agua de 30 t

7

El tanque de sedimentación inclinado de la placa (secundario)

los 7.0×5.0×7.5m

sistema

5

8

Piezas y bombas de agua aflautadas

9

90°Elbow

PC

114

10

Caso impermeable rígido

PC

34

11

Ciudad de la refrigeración por agua

4

12

Diversos tipos de válvulas

13

Equipo del control del tratamiento de aguas
